MS85240手動屏蔽箱
MS85240手動屏蔽箱
1、名稱規格:MS85240手動屏蔽箱 /1100(W)*800(D)*500(H)/15MM平板吸波棉。
2、產品料號:60.00.001.2261
3、產品介紹:
MS85240 是一款經濟型手動屏蔽箱，適用于搭建智能手機、WI-FI、藍牙、智能電網設備、汽車電子、無人機、智能家居等領域的模組、終端測試解決方案平臺。
該屏蔽箱采用優質大廠的板材激光數控裁剪、鈑金成型、電鍍、靜電噴涂烤漆、組裝調試、老化、測試檢驗等十幾道嚴格工藝制作而成，具有屏蔽效能高、結構可靠、性能穩定之優點。濾波器選取方面可根據客戶實際需求,配置相應的 I/0 數據接口、射頻接口，或定案開發非標通訊接口。
4、產品特點:
1100(W)*800(D)*500(H)工作尺寸滿足市場上智能移動終端大部分測試要求。
采用新型吸波材料，將箱內折反射波信號降低最低，減少因環境引起誤測機率。
齊全的通信接口設計，讓您搭建測試平臺更得心應手、方便快捷。
5、技術指標:
| 技術指標: | |
| 工作頻率 Working _frequency_(GHz)_ | 0.8~8GHZ |
| 屏蔽效果 Shielding effect(dB) | 400~6000MHz >65dB |
| 接口類型 Interface Typei | VGA、DB9、DB25、USB2.0、USB3.0、SMA、RT45、BNC、RCA、DC、AC 等接口客戶根據實際使用情況可選擇組合_ |
濾波器開日數量 numbers of filters(pcs) | 44 pcs |
| 控制方式 | 手動 |
| 工作溫度 working temperature(°C） | 常溫工作 |
| 內尺寸Inside Dimensions(mm) | 1100(W)*800(D)*500(H) |
| 外觀尺寸Dimensions(mm) | 1158(W)*1095(D)*2255(H) |
| 重量 Weight_(kg) | 約 300(kg) |
| 外觀顏色 Appearance of _color | 淺灰 Pantone 色號Pantone Cool Gray2C,RAL, 7035 |

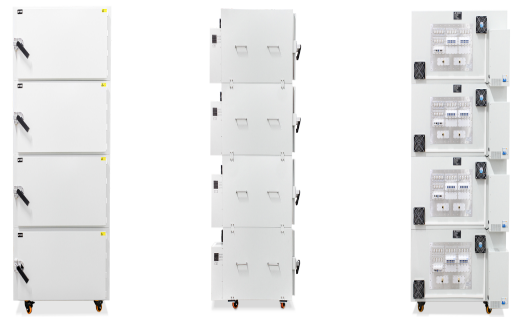

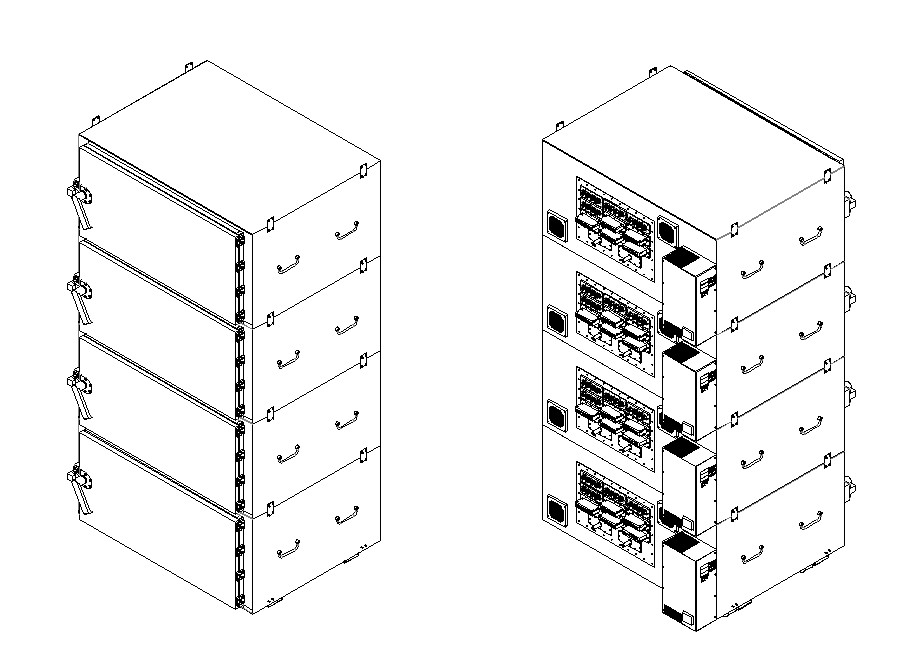

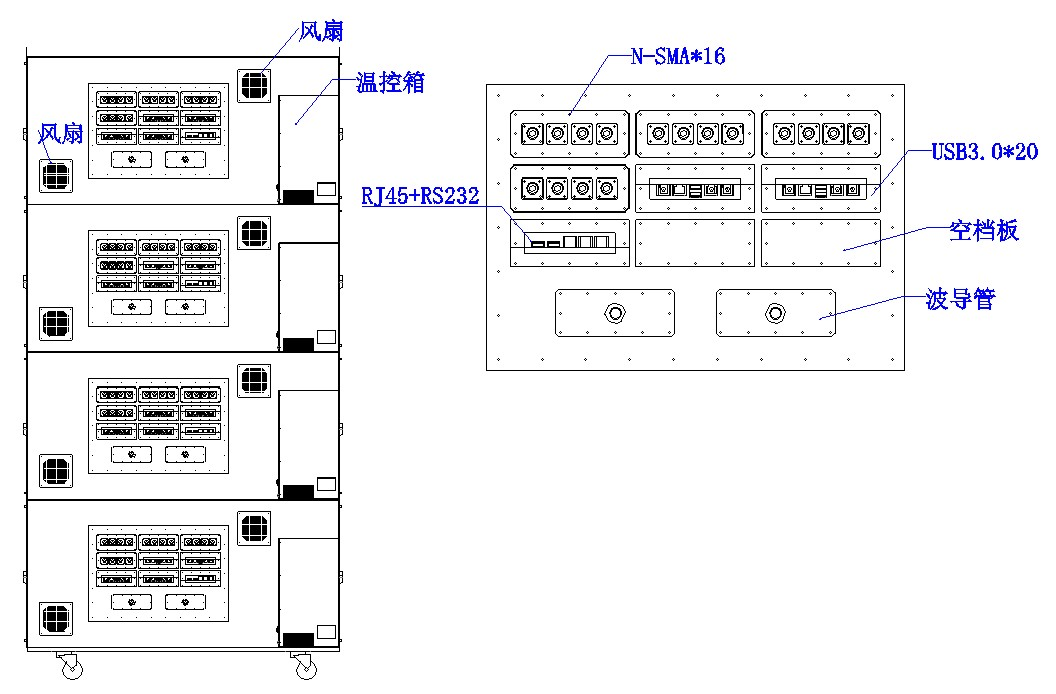

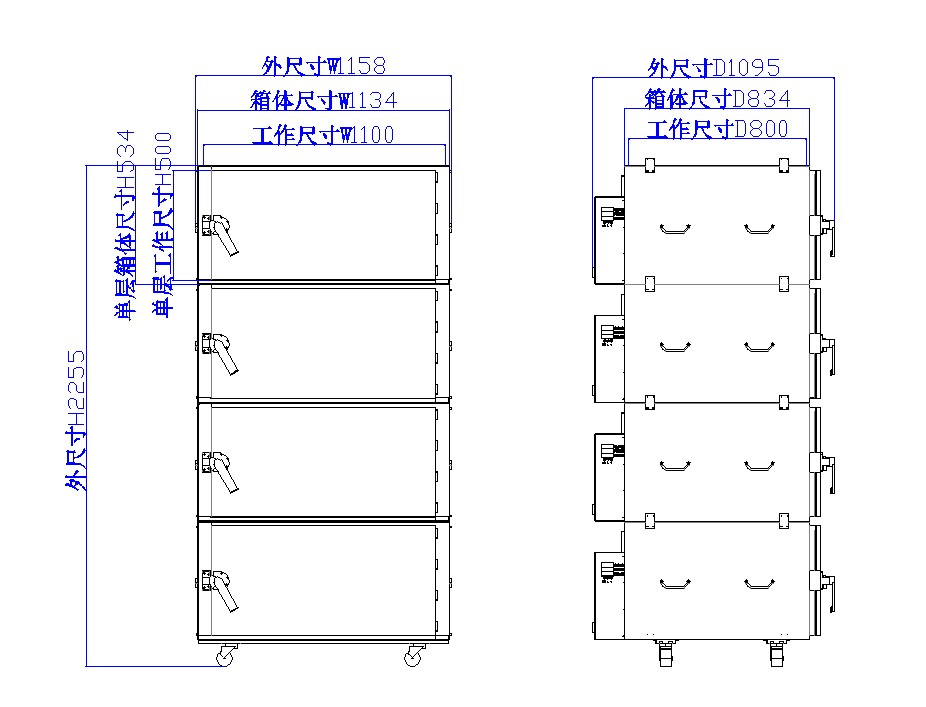

6、結構外觀圖
